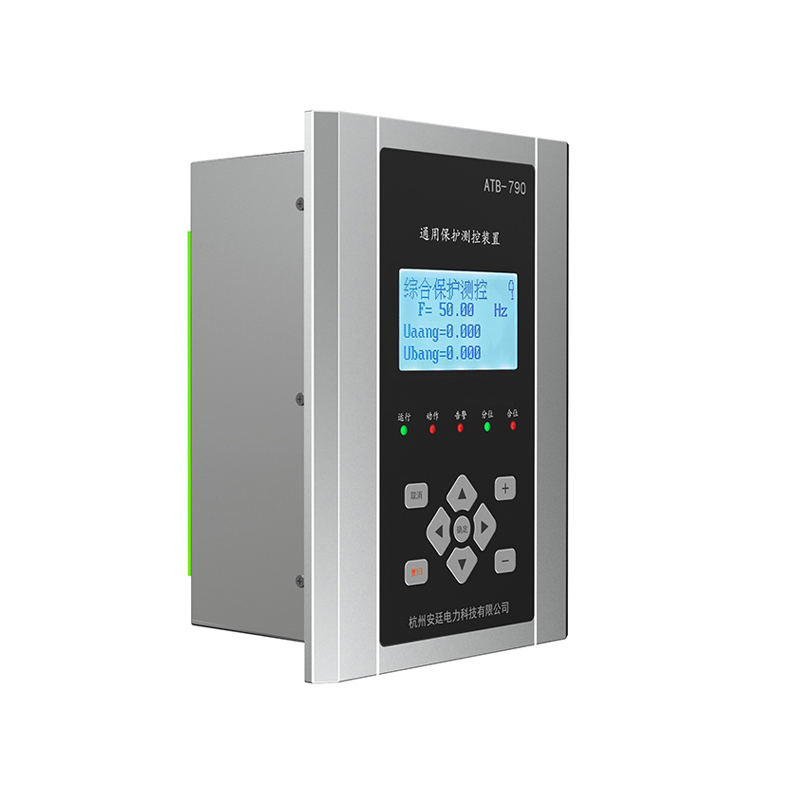

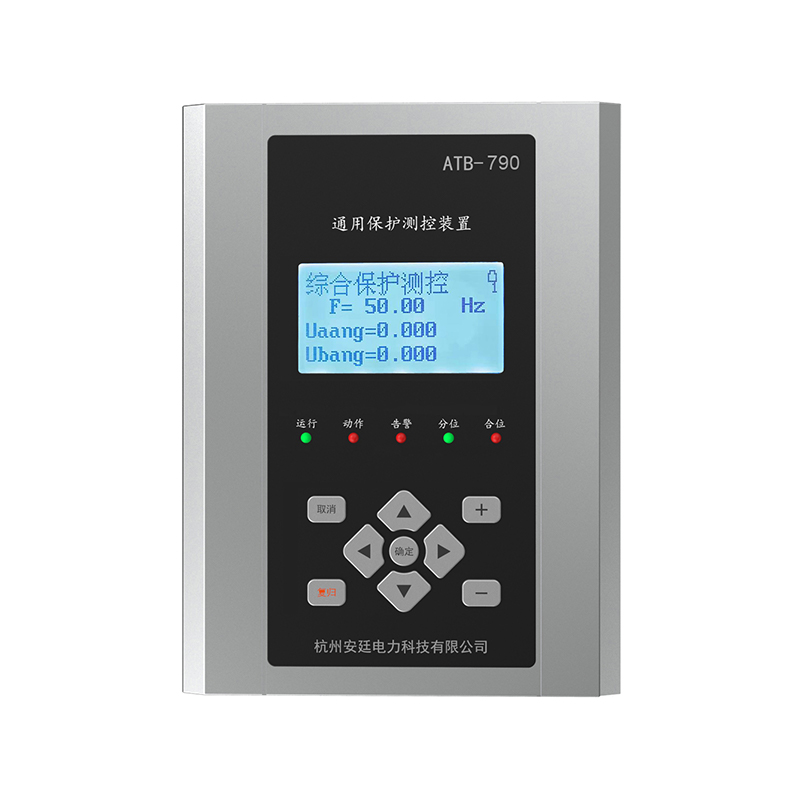

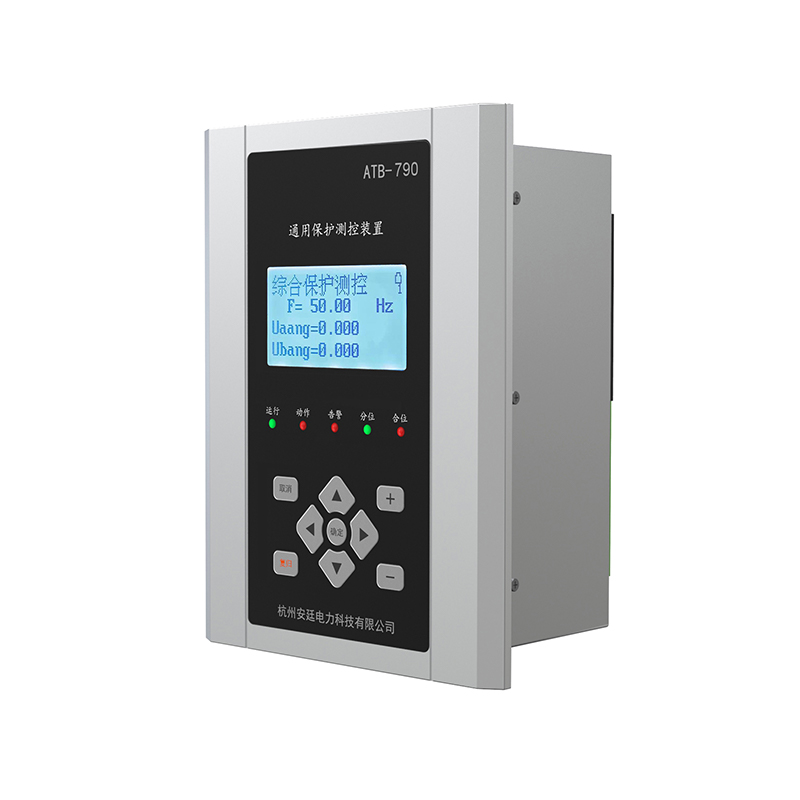

Perangkat Perlindungan Mikrokomputer Seri ATB-700

Kekuatan kerja memasok

RS485

MODBUS RTU

Suhu operasi

-25 ℃ ~ 55 ℃

Suhu penyimpanan

-40 ℃ ~ 70 ℃

Kelembaban operasi

≤90%RH, non-kondensasi, tidak ada udara korosif

Kelembaban penyimpanan

≤95%RH, non-kondensasi, tidak ada udara korosif

Ketinggian

≤2000m

Kinerja kompatibilitas elektromagnetik

Pelepasan elektrostatik

Kekuatan Lapangan RF
Kerentanan

Kelas ⅲ（ GB/T 17626.3 IEC 61000-4-3）

Uji transien /burst cepat listrik

Tes lonjakan

Kelas IV (GB/T 17626.5 IEC 61000-4-5)

Uji kerentanan yang dilakukan

Kelas ⅲ（ GB/T 17626.6 IEC 61000-4-6）

Kekuatan
Kerentanan medan magnet frekuensi
Tes

Imunitas gelombang berosilasi

Kelas ⅲ (GB/T 17626.12 IEC 61000-4-12)

Batas emisi elektromagnetik

Accordant (GB/T 14598.16 IEC 60255-25)

Model

Fungsi

ATB-765

ATB-771

ATB-772

ATB-773

ATB-790

Melindungi

Perlindungan waktu mulai yang berlebihan

■

Perlindungan arus berlebih fase-ke-fase

■

■

Fase ke fase waktu tetap perlindungan arus berlebih

■

Perlindungan kelebihan beban

■

■

■

Pelindung tertutup

■

Perlindungan akselerasi

■

Perlindungan pengisian daya

■

■

Urutan negatif perlindungan arus berlebih

■

■

Perlindungan arus kelebihan urutan zero

■

■

■

Perlindungan tegangan berlebihan

Perlindungan tegangan rendah

■

■

■

■

■

Perlindungan tegangan tegak lurus nol

Pelepasan beban frekuensi rendah

■

Perlindungan non-daya

■

■

Inline cadangan kekuatan pemulihan diri

■

Jembatan saklar pemulihan diri

Deteksi PT Break

■

■

telemetri

menyampaikan

Voltase

Saat ini

■

■

■

Daya aktif

■

■

■

Kekuatan reaktif

■

■

■

Faktor daya

■

■

■

Frekuensi

■

■

■

■

■

Telemetri

12

12

12

12

12

Pencatatan acara

Acara Perlindungan

■

■

■

■

■

Acara Alarm

■

■

■

■

■

Acara Shift Telemeter

■

■

■

■

■

Acara Log Operasi

■

■

■

■

■

Statistik jumlah shift yang tidak disengaja

■

■

■

■

■

kontrol

Pelemparan/Pengembalian Perlindungan Jarak Jauh

■

■

■

■

■

R emote modifikasi nilai pengaturan

■

■

■

■

Pergantian dan penutupan lokal/jarak jauh

■

■

Comm.

RS-485 Communication
