DIN RAIL METER: Kasing Gunakan, Keuntungan & Panduan Pembelian
Pengarang: Admin
Tanggal: Aug 13, 2025
DIN RAIL METER: Kasing Gunakan, Keuntungan & Panduan Pembelian
Apa itu meter kereta api dan mengapa mereka penting
Din Rail Meter adalah perangkat pengukuran energi yang dipasang pada rel DIN, yang dirancang untuk memantau parameter seperti tegangan, arus, daya, faktor daya, dan konsumsi energi kumulatif secara real time. Rel DIN adalah jalur logam standar (sesuai dengan IEC 60715) yang banyak digunakan dalam lemari kontrol listrik, kotak distribusi, dan sistem otomatisasi industri.
Dibandingkan dengan meter panel tradisional, meter rel DIN kompak, mudah dipasang, dan mudah dipelihara, membuatnya banyak diadopsi dalam aplikasi industri, komersial, dan manajemen energi.
Fungsi utama
- Pengukuran Energi : Mencatat konsumsi energi sirkuit tunggal atau tiga fase
- Pemantauan waktu nyata : Menyediakan pembacaan langsung tegangan, arus, dan frekuensi
- Komunikasi Data : Beberapa model mendukung Modbus, RS-485, dan protokol komunikasi lainnya
- Pemantauan Keselamatan : Mendeteksi anomali kisi seperti tegangan berlebih, undervoltage, dan overcurrent
Perbandingan parameter umum
| Tipe parameter | Kisaran khas | Keterangan |
|---|---|---|
| Kisaran pengukuran tegangan | AC 110–240V / AC 380–480V | Rentang yang berbeda untuk kisi fase tunggal dan tiga fase |
| Kisaran pengukuran saat ini | 1–100a (langsung) atau> 100a (dengan CT) | Dipilih berdasarkan ukuran beban |
| Kelas Akurasi | Kelas 0,5-1.0 | Nilai yang lebih rendah berarti akurasi yang lebih tinggi |
| Jenis tampilan | LCD / LED | Beberapa Dukungan Latar Belakang Dukungan |
| Antarmuka komunikasi | None / RS-485 / MODBUS RTU | Untuk pemantauan jarak jauh dan akuisisi data |
| Metode instalasi | 35mm DIN Rail | Memenuhi standar internasional untuk instalasi cepat |
Mengapa mereka penting
- Manajemen energi : DIN Rail Meter menyediakan data konsumsi yang tepat untuk mengoptimalkan distribusi energi dan mengurangi limbah.
- Keselamatan Operasional : Pemantauan real-time parameter listrik utama membantu mendeteksi kesalahan lebih awal, mengurangi risiko kerusakan peralatan.
- Keterlacakan Data : Mendukung logging dan transmisi data untuk analisis dan verifikasi penagihan.
- Efisiensi ruang : Instalasi Rel DIN membuat tata letak kabinet kontrol terorganisir dan mudah dipelihara.
Memahami Din Rail Meter: Aplikasi, Manfaat, dan Panduan Seleksi
Aplikasi DIN Rail Meter
- Otomatisasi Industri : Memantau beban peralatan untuk mencegah kelebihan beban
- Membangun Manajemen Energi : Merekam penggunaan listrik berdasarkan lantai atau penyewa untuk alokasi biaya
- Sistem Energi Terbarukan : Generasi pelacakan dan integrasi kisi dalam proyek matahari dan angin
- Pusat data : Memantau penggunaan daya rak untuk memastikan stabilitas
- Infrastruktur publik : Untuk pemantauan distribusi di stasiun kereta bawah tanah, bandara, dan fasilitas besar lainnya
Manfaat Din Rail Meter
- Akurasi tinggi : Kelas akurasi 0,5 atau lebih tinggi memastikan data yang dapat diandalkan
- Desain hemat ruang : Cocok untuk lemari distribusi kompak
- Pemantauan waktu nyata : Pelacakan tegangan, arus, dan daya terus menerus
- Komunikasi jarak jauh : Beberapa model mendukung RS-485, MODBUS, dan protokol lainnya untuk akses data jarak jauh
- Perlindungan keselamatan : Mendeteksi arus abnormal dan fluktuasi tegangan, mengurangi risiko kerusakan peralatan
Panduan Seleksi untuk Din Rail Meter
| Kriteria Seleksi | Opsi | Keterangan |
|---|---|---|
| Fase | Fase tunggal / tiga fase | Berdasarkan jenis kisi |
| Rentang tegangan | AC 110–240V / AC 380–480V | Tegangan Sistem Cocok |
| Kisaran saat ini | 1–100a (langsung) atau> 100a (dengan CT) | Tergantung ukuran beban |
| Kelas Akurasi | 0,5 / 1.0 | Akurasi yang lebih tinggi untuk penagihan atau audit |
| Parameter pengukuran | Tegangan, arus, daya, pf, frekuensi, energi | Pilih sesuai kebutuhan |
| Komunikasi | None / RS-485 / MODBUS RTU | Untuk pemantauan dan integrasi jarak jauh |
| Metode pemasangan | 35mm DIN Rail | Instalasi Kabinet Kontrol Standar |
Tips Praktis
- Rencanakan kapasitas di masa depan saat memilih model
- Lebih suka model multi-parameter untuk mengurangi biaya peningkatan di masa depan
- Verifikasi kompatibilitas protokol komunikasi dengan sistem EMS yang ada
- Pilih peringkat perlindungan yang lebih tinggi untuk lingkungan yang keras
Fitur utama yang harus dicari dalam meter rel din
Kemampuan pengukuran
- Voltase : Untuk sirkuit fase tunggal atau tiga fase
- Saat ini : Untuk keamanan muatan dan pemantauan
- Kekuatan : Kekuatan aktif, reaktif, dan jelas
- Faktor daya : Untuk evaluasi efisiensi
- Konsumsi energi : Total konsumsi untuk tujuan manajemen
Tampilan dan antarmuka
- Jenis tampilan : LCD atau LED, dengan beberapa penawaran latar belakang
- Opsi bahasa : Beberapa mendukung banyak bahasa untuk kegunaan yang lebih luas
- Tingkat Refresh : Pembaruan yang lebih cepat memberikan visibilitas waktu nyata yang lebih baik
Konektivitas dan komunikasi
- Bacaan lokal : Tampilan Panel Langsung
- Komunikasi jarak jauh : RS-485, Modbus RTU, dan protokol lain untuk integrasi EMS
- Ekspor Data : Beberapa model mendukung penyimpanan dan ekspor data historis
Standar Daya Daya dan Keamanan
- Peringkat Perlindungan : IP20, IP40, atau lebih tinggi untuk perlindungan debu dan sentuhan
- Kelas isolasi : Memastikan isolasi listrik untuk keselamatan
- Kisaran suhu operasi : Cocok untuk lingkungan yang beragam
- Kepatuhan : IEC dan standar lain yang relevan untuk akurasi dan keamanan
Tabel Perbandingan Parameter
| Kategori fitur | Rentang / Opsi Umum | Keterangan |
|---|---|---|
| Rentang tegangan | AC 110–240V / AC 380–480V | Untuk penggunaan tunggal atau tiga fase |
| Kisaran saat ini | 1–100a (langsung) atau> 100a (dengan CT) | Berdasarkan kapasitas beban |
| Kelas Akurasi | 0,5 / 1.0 | Angka lebih rendah = akurasi yang lebih tinggi |
| Jenis tampilan | LCD / LED | LCD sering dengan lampu latar; Dipimpin lebih cerah |
| Protokol komunikasi | None / RS-485 / MODBUS RTU | Untuk pemantauan jarak jauh |
| Peringkat Perlindungan | IP20 / IP40 | Berdasarkan kebutuhan lingkungan |
| Instalasi | 35mm DIN Rail | Pemasangan Standar Internasional |
Wawasan seleksi
- Pilih DIN Rail Meter yang mendukung komunikasi untuk integrasi EMS jarak jauh
- Model akurasi yang lebih tinggi adalah yang terbaik untuk aplikasi audit atau penagihan
- Dalam kondisi yang keras, memprioritaskan perlindungan dan toleransi suhu yang lebih tinggi
- Pilih model dengan pengukuran multi-parameter untuk skalabilitas
Gunakan kasus meter kereta api di seluruh industri
Din Rail Meter Mainkan peran penting dalam sistem listrik global dan manajemen energi. Dengan desain kompak, pengukuran yang tepat, dan pemasangan yang fleksibel, mereka cocok untuk berbagai aplikasi pemantauan, dari produksi industri hingga bangunan komersial.
Hangzhou Antin Power Technology Co., Ltd , didirikan pada 2013 dan berlokasi di Hangzhou, Cina - dikenal sebagai "Lembah Silikon Surga" - adalah produsen dan pemasok terkemuka meter listrik dan solusi pengukuran energi. Perusahaan mengembangkan dan memproduksi meter energi rel DIN, meter energi multi-fungsi, meter energi prabayar, meter panel, dan banyak lagi, banyak diterapkan dalam sistem manajemen energi, sistem sub-billing, dan sistem SCADA listrik.
Otomatisasi Industri
- Pantau tegangan, arus, dan kekuatan peralatan produksi secara real time
- Menganalisis penggunaan energi untuk meningkatkan efisiensi
- Mencegah kerusakan peralatan akibat kelebihan beban atau fluktuasi tegangan
| Aplikasi | Rentang tegangan | Kisaran saat ini | Kelas Akurasi |
|---|---|---|---|
| Peralatan beban berat | AC 380–480V (tiga fase) | 50–200a (dengan CT) | 0.5 |
| Jalur Produksi Otomatis | AC 220–240V (campuran tunggal/tiga fase) | 10–100a | 1.0 |
Bangunan Komersial & Sistem Manajemen Energi
- Catatan penggunaan untuk lantai, departemen, atau penyewa untuk alokasi biaya
- Berintegrasi dengan EMS untuk tren konsumsi real-time
- Meningkatkan efisiensi dan mengurangi biaya operasional
| Aplikasi | Rentang tegangan | Kisaran saat ini | Komunikasi |
|---|---|---|---|
| Penagihan sub-tenant | AC 110–240V | 5–63a | RS-485 / MODBUS RTU |
| Analisis Konsumsi Energi | AC 220–240V (tiga fase) | 10–80a | RS-485 / Penyimpanan Data |
Sistem Energi Terbarukan
- Monitor Output Pembangkit, Integrasi GRID, dan Faktor Daya
- Melacak efisiensi sistem dan mengoptimalkan pengaturan
- Integrasi dengan SCADA untuk manajemen jarak jauh
| Aplikasi | Rentang tegangan | Kisaran saat ini | Fitur khusus |
|---|---|---|---|
| Pemantauan PV Surya | AC 220–240V | 5–40a | Deteksi Daya Terbalik |
| Pengukuran Tenaga Angin | AC 380–480V | 20–100a | Analisis harmonik |
Pusat Data & Infrastruktur TI
- Rekam rak dan konsumsi daya PDU secara akurat
- Dukung penyegaran data frekuensi tinggi untuk pemantauan waktu nyata
- Pemicu peringatan melalui integrasi EMS
| Aplikasi | Rentang tegangan | Kisaran saat ini | Kelas Akurasi |
|---|---|---|---|
| Pemantauan tingkat rak | AC 110–240V | 1–32a | 0.5 |
| Pemantauan Ruang Distribusi | AC 220–240V (tiga fase) | 10–63a | 0,5 / 1.0 |
Infrastruktur publik
- Pantau beban zona kritis secara real time
- Meningkatkan keandalan dan mencegah pemadaman listrik
- Mendukung pemantauan dan pengarsipan data terpusat
Memanfaatkan kekuatan perusahaan
Dengan kemampuan R&D yang kuat, Hangzhou Antin Power Technology Co., Ltd tidak hanya memberikan presisi tinggi dan kaya fitur Din Rail Meter tetapi juga memastikan integrasi tanpa batas dengan beberapa platform EMS, membantu pengguna mencapai visualisasi dan optimasi energi lengkap.

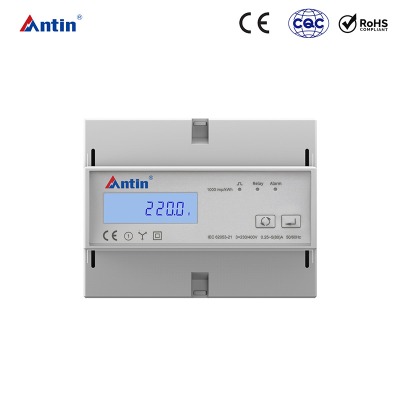

AT180G-YF Seri Tiga Fase DIN Rail Energy Meter
